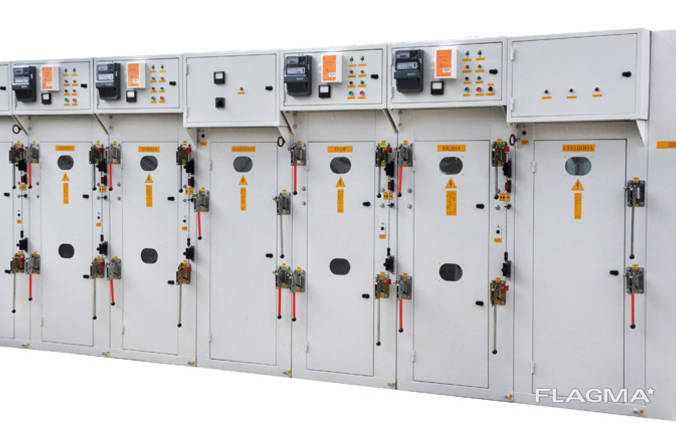

Камеры сборные одностороннего обслуживания КСО 306

Камеры сборные одностороннего

обслуживания КСО 306 и шинные мосты ШМ

и ШМР к ним предназначены для

комплектации распределительных устройств

напряжением 6 или 10 кВ переменного тока

частотой 50 Гц с изолированной нейтралью.

Вид климатического исполнения У3 по

ГОСТ15150.

Нормальная работа КСО обеспечивается при

следующих условиях:

1. Высота над уровнем моря - не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ15150.

Главные цепи КСО состоят из следующих аппаратов;

1. Автогазовый выключатель нагрузки ВН-РА – камеры 03-06, 08,09 и 24;

2. Разъединитель с заземляющими ножами РВ – камеры 01, 02, 07, 10, 11, 14П, 14Л;

3. Вакуумный выключатель ВВ/ТЕL или ВР-1 с электромагнитным приводом –камеры 12В, 14В и 17В. В камерах предусмотрен комплект защит -максимальная токовая защита, токовая отсечка, защита от замыкания на землю, контроль цепей напряжения автоматическое включение резерва (АВР);

4. Трансформаторы напряжения – камеры 10 и 11;

5. Трансформаторы собственных нужд - камеры 12В, 13В и 23.

По заказу поставляются шкафы учета активной и реактивной энергии.

При двухрядном исполнении распределительное устройство комплектуется

шинными мостами с разъединителями (ШМР) или без них (ШМ). Шинные мосты устанавливаются только на крайние камеры. Расстояние между фасадами камер: 2000 мм (ШМР-1, ШМ-1); 2500 мм (ШМР-2, ШМ-2); 3000 мм (ШМР-3, ШМ-3); 3500 мм (ШМР-4, ШМ-4). Присоединение камер к внешней сети - кабельное. В камерах предусмотрены все блокировки согласно нормативных документов.

Пример заказа камеры КСО, сделанной по схеме 05, номинальным напряжением 10 кВ

Камера КСО 306-05 У3 ТУ У 31.2-14152239-002:2006,

Пример заказа камеры КСО с вакуумным выключателем, сделанной по схеме 13 В, номинальным напряжением 10кВ

Камера КСО 306-13В У3 ТУ У 31.2-14152239-002:2006,

Пример заказа шинного моста с разъединителями с расстоянием между фасадами камер 2500 мм

Шинный мост ШМР-2 У3 ТУ У 31.2-14152239-002:2006.
