Kompletní trafostanice KTPU Ukrajina

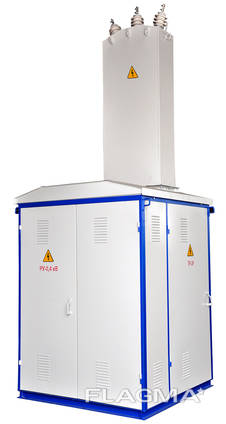

Transformátorové kompletní slepé rozvodny - KTP-1 o výkonu 25-630 kVA, napětí VN 6 nebo 10 kV a napětí NN 0,4 kV jsou určeny pro příjem, přeměnu a distribuci elektrické energie třífázového střídavého proudu s frekvencí 50 Hz v systémech s uzemněným neutrálem transformátoru na straně nízkého napětí. KTP-1 jsou určeny pro napájení zemědělských, průmyslových spotřebitelů, jednotlivých sídel a malých průmyslových objektů v oblastech s mírným klimatem (od -45°С do +40°С). KTP-1 se instaluje na jednoduchou betonovou plošinu. Typ klimatické verze U1 podle GOST 15150. Normální provoz PTS je zajištěn za následujících podmínek: 1. Nadmořská výška - ne více než 1000 m; 2. Prostředí je nevýbušné, neobsahuje vodivý prach, korozivní plyny a páry v koncentracích, které snižují parametry PTS v nepřijatelných mezích; 3. Rychlost větru do 36 m/s (rychlost větru do 800 Pa); 4. Typ atmosféry - II podle GOST 15150. Vstup vysokého napětí - vzduch nebo kabel, výstupy odchozích vedení - vzduch nebo kabel. Slepé konce KTP-1 jsou vyráběny jako jednotransformátorové a dvoutransformátorové (s dělením na vysoké a nízké napětí). Jističe jsou instalovány na straně NN. Jejich počet a jmenovitý proud jsou uvedeny v tabulce. Souprava dodávky KTP obsahuje skříně UVN (přívod vzduchu) a RUNN, silový transformátor, venkovní odpojovač RLNDz-10/630 (na vyžádání). Na přání lze KTP opatřit vedeními pouličního osvětlení, které se zapínají automaticky signálem z vestavěného relé.
